発熱複層ガラス/冷凍・冷凍庫向け
トゥインサーモグラス
■省スペース高断熱
- 空気層の薄型化
- 断熱層の気体として空気より断熱効果の高いアルゴンガス、さらに高断熱なクリプトンガスをご用意し、御社のご要望にお答えします。
| 空気 12mm |
アルゴン 10mm |
クリプトン 6mm |
|
| 熱貫流率 (W/m2・K) |
2.89 | 2.80 | 2.78 |

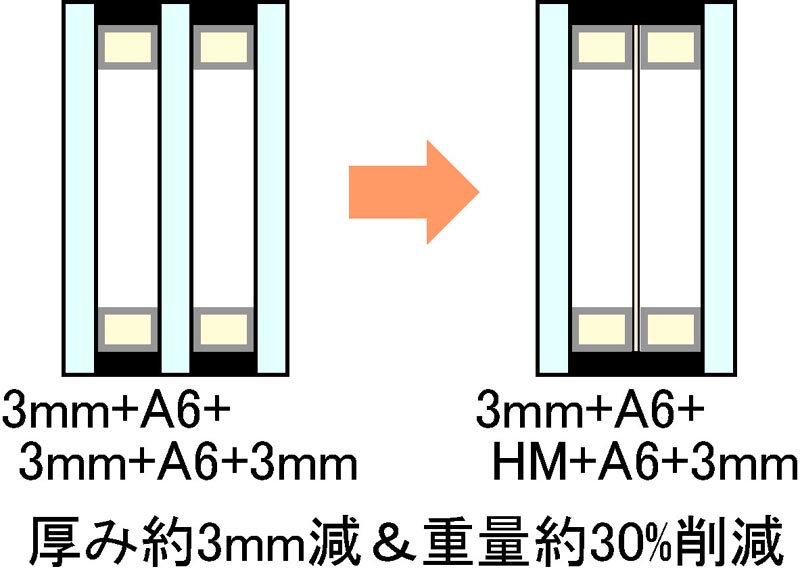

- ヒートミラーによる多層化
- さらなる高断熱を求めて多層化する場合でもヒートミラーによる多層化なら厚みの増加も重量の増加も空気層分のみで効率的です。
多層化が必要な高断熱用途でもヒートミラーなら厚みや重量の増加を抑えた構成が可能です。
■発熱タイプ

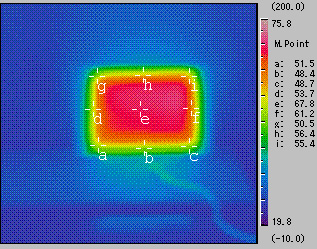

- 均一発熱
- 発熱タイプは面状ヒーターなので面全体が均一に発熱。ムラなく全面の結露が除去できます。（電極部分は発熱しません。また周囲はスペーサーの影響が大きい為コードヒーターの使用をお勧めします。）
発熱タイプは面上ヒーターなのでムラなく全面の結露が除去出来ます(電極部分は発熱しません。また周囲はスペーサーの影響が大きい為コードヒーターの使用をお勧めします)。
- 安定の無機発熱体
- 発熱体には無機材料を使用。使用環境の変化にも高い安定性で安心です。
- 高効率
- 発熱面のコーティングは放射率が低く抑えられており庫内に伝わる熱量を軽減、断熱性を高め、結露面を効率的に暖めます。
- RoHS適合
- 発熱ガラスに使用するはんだ及び電極ペーストには無鉛タイプを使用。発熱仕様の有無に関わらずRoHSに適合します。
■仕 様■ご注意
最小寸法 ：180×350mm
最大寸法 ：2,400×3,200mm
(HM仕様)：1,800×3,200mm
最大重量 ：350kg
総 厚 ：18～52mm
- アルゴンガス、クリプトンガスは無色、無臭、無毒の不活性ガスです。
- シミュレーションによる社内計算値です。
- ＰＳＥ法(電気用品安全法)の該当製品となります。本製品は組み込み部品としての納入となりますので、組み込んだ製品でのＰＳＥ認証を行って下さい。
- トゥイングラスの注意事項も合わせてお読み下さい。
